Tragwinkel TWL®-ALU-RF
Die Tragwinkel TWL®-ALU-RF ermöglichen wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmsystemen auf der Fassadenfläche.
Sie bestehen aus fäulnisbeständigem PU-Hartschaum (Polyurethan) mit eingeschäumter Stahlblecheinlage für die kraftschlüssige Verankerung im Untergrund mit drei Befestigungspunkten.
Eine integrierte Aluplatte sorgt für die sichere Befestigung des Anbauteils, während eine Compactplatte (HPL) die Druckverteilung an der Oberfläche optimiert.
Produkteinformationen
-
Eigenschaften
- Raumgewicht
- 450 kg/m³
- Material
- PU-Hartschaum
- Farbe
- schwarz
- Farbe Druckverteilplatte
- grau
-
Abmessungen
- Grundfläche
- 320 x 125 mm
- Nutzfläche
- 97 mm x 45 mm
- Lochabstand Befestigungspunkte
- 120 x 100 mm
- Anzahl Befestigungspunkte
- 3
- Fläche Druckverteilplatte
- 117 x 65 mm
- Dicke Aluplatte
- 6 mm
- Dicke Druckverteilplatte
- 6 mm
- Typen
- 80 - 300 mm
-
Befestigung
- Schraubdübel
- SXRL 10 x 120 FUS
- Montageinfo
-
Bohrdurchmesser:
10 mm
min. Bohrtiefe: 80 mm
min. Verankerungstiefe: 70 mm

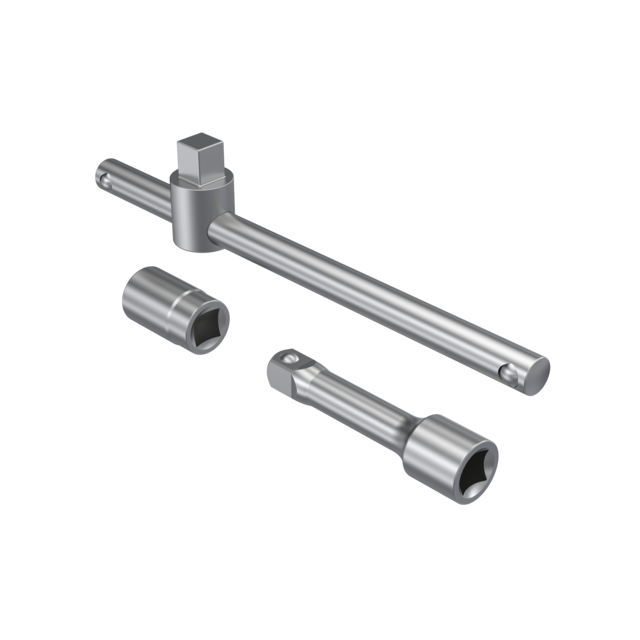

Werkzeugaufnahme:
-
Befestigungsmaterial für Mauerwerk
- Injektions-Ankerhülse
- FIS H 12 x 85 K

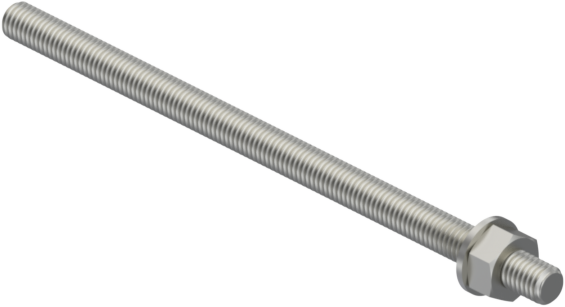

- Injektions-Gewindestange
- FIS A M8 x 150
- Montageinfo
-
Bohrdurchmesser:
10 mm
min. Bohrtiefe: 95 mm
min. Verankerungstiefe: 85 mm
Werkzeugaufnahme:
-
Befestigungsmaterial für Beton

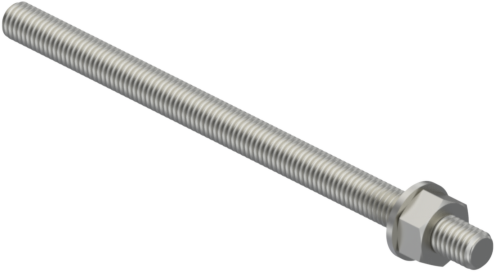

- Injektions-Gewindestange
- FIS A M8 x 130
- Montageinfo
-
Bohrdurchmesser:
10 mm
min. Bohrtiefe: 60 mm
min. Verankerungstiefe: 60 mm
Werkzeugaufnahme:
