Universalmontageplatte UMP®-ALU-TR
Die Universalmontageplatten UMP®-ALU-TR (rechteckig) eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmsystemen.
Sie bestehen aus schwarz eingefärbtem, fäulnisbeständigem PU-Hartschaum (Polyurethan) mit eingeschäumten Stahlkonsolen für die kraftschlüssige Verankerung im Untergrund mit vier Befestigungspunkten.
Eine integrierte Aluplatte gewährleistet die sichere Befestigung des Anbauteils, während eine Compactplatte (HPL) die Druckverteilung an der Oberfläche optimiert.
Zugstäbe aus faserarmiertem Hochleistungskunststoff sorgen zusätzlich für die notwendige Festigkeit.
Produkteinformationen
-
Eigenschaften
- Material
- PU-Hartschaum
- Raumgewicht PU
- 350 kg/m³
- Farbe
- schwarz
- Farbe Druckverteilplatte
- grau
-

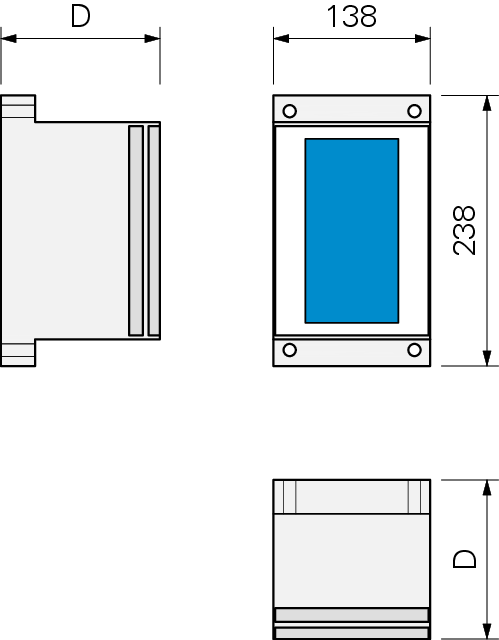

Abmessungen
- Dicke Aluplatte
- 12 mm
- Dicke Druckverteilplatte
- 10 mm
- Dicke
- 80 - 300 mm
- Fläche Druckverteilplatte
- 182 x 132 mm
- Grundfläche
- 238 x 138 mm
- Anzahl Befestigungspunkte
- 4
- Lochabstand Befestigungspunkte
- 210 x 110 mm
- Nutzfläche
- 162 mm x 82 mm
-
Befestigung
- Schraubdübel
- SXRL 10 x 120 FUS
- Montageinfo
-
Bohrdurchmesser:
10 mm
min. Bohrtiefe: 80 mm
min. Verankerungstiefe: 70 mm
Werkzeugaufnahme:
-
Befestigungsmaterial für Mauerwerk
- Injektions-Ankerhülse
- FIS H 12 x 85 K
- Injektions-Gewindestange
- FIS A M8 x 150
- Injektions-Mörtel
- FIS V Plus 300 T
- Montageinfo
-
Bohrdurchmesser:
12 mm
min. Bohrtiefe: 95 mm
min. Verankerungstiefe: 85 mm
Werkzeugaufnahme:
-
Befestigungsmaterial für Beton
- Injektions-Gewindestange
- FIS A M8 x 130
- Injektions-Mörtel
- FIS V Plus 300 T
- Montageinfo
-
Bohrdurchmesser:
10 mm
min. Bohrtiefe: 60 mm
min. Verankerungstiefe: 60 mm
Werkzeugaufnahme:
