Tragwinkel TRA-WIK®-PU

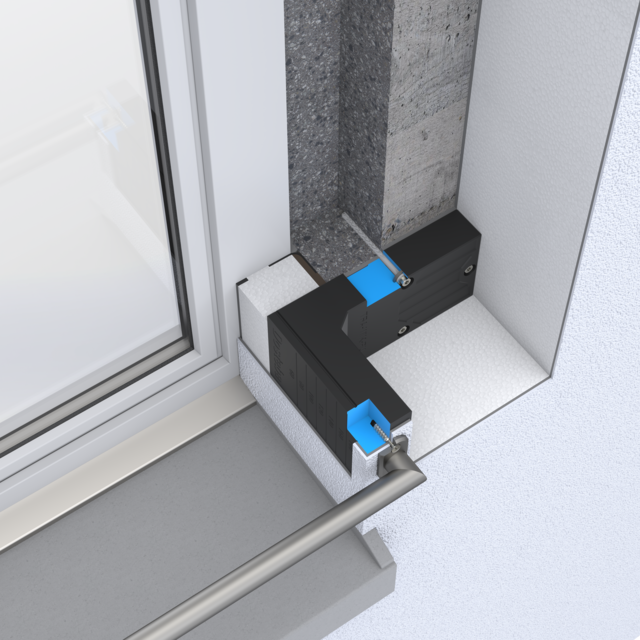

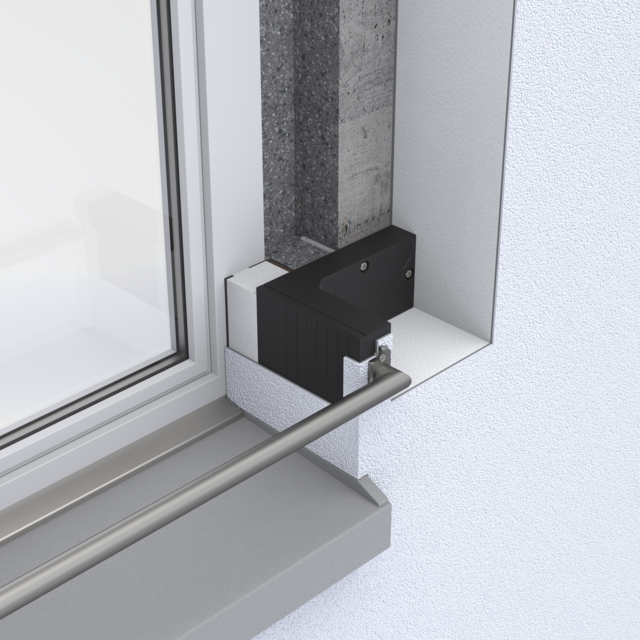

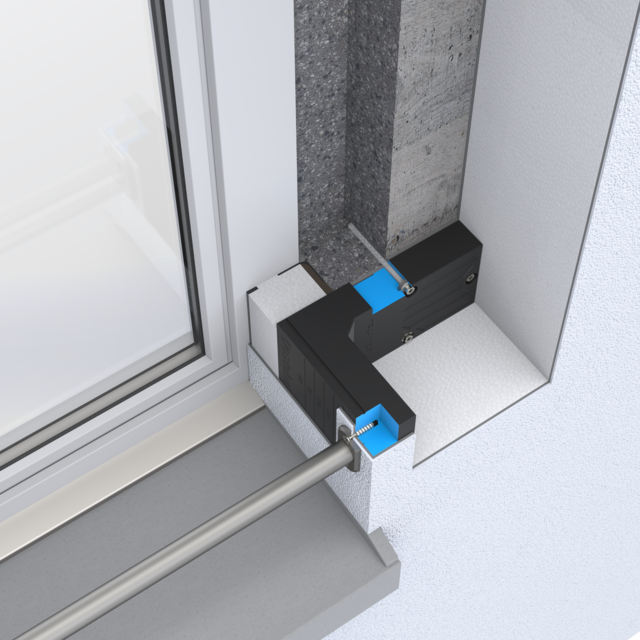

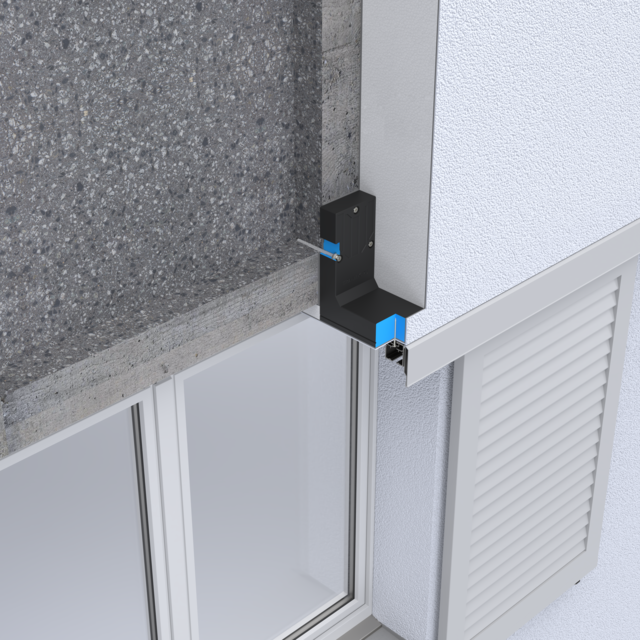

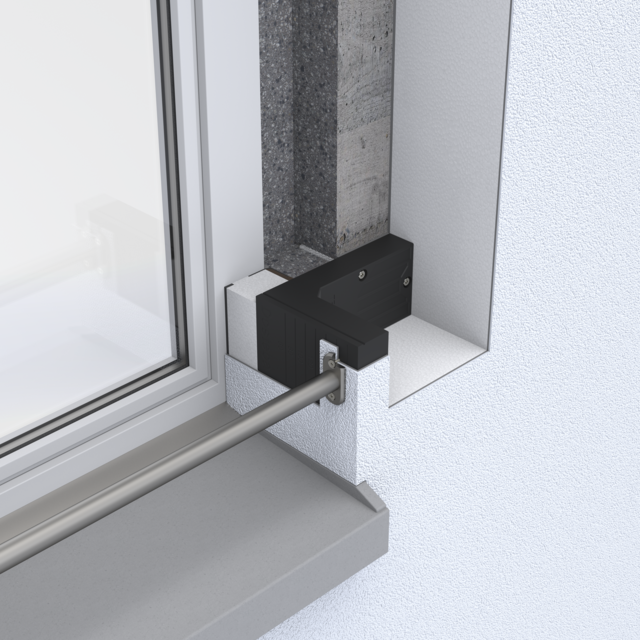

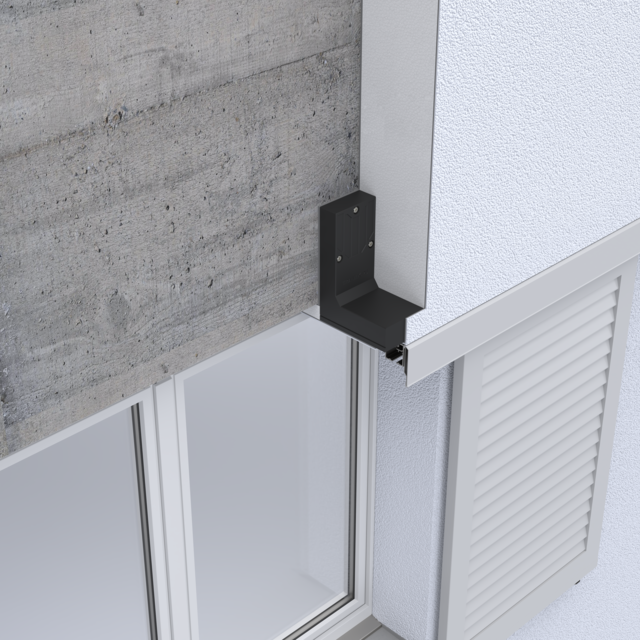

Die Tragwinkel TRA-WIK®-PU ermöglichen die wärmebrückenfreie Montage von Anbauteilen im Eck- und Fensterbereich von Wärmedämmverbundsystemen, hinterlüfteten Fassaden und Innendämmsystemen.

Die Elemente bestehen aus hochverdichtetem, fäulnisbeständigem PU-Hartschaum (Polyurethan) mit drei Befestigungspunkten und integrierten Unterlegscheiben, die eine kraftschlüssige Montage gewährleisten.

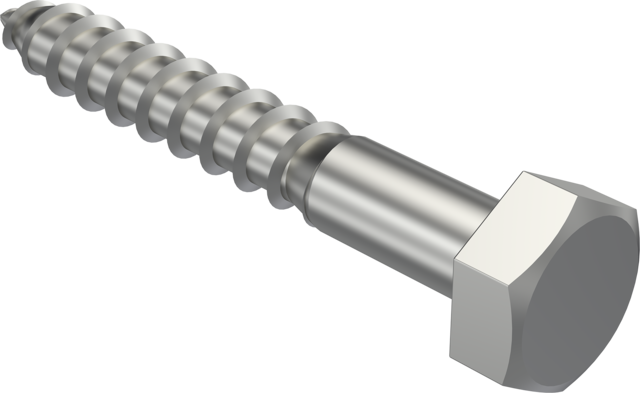

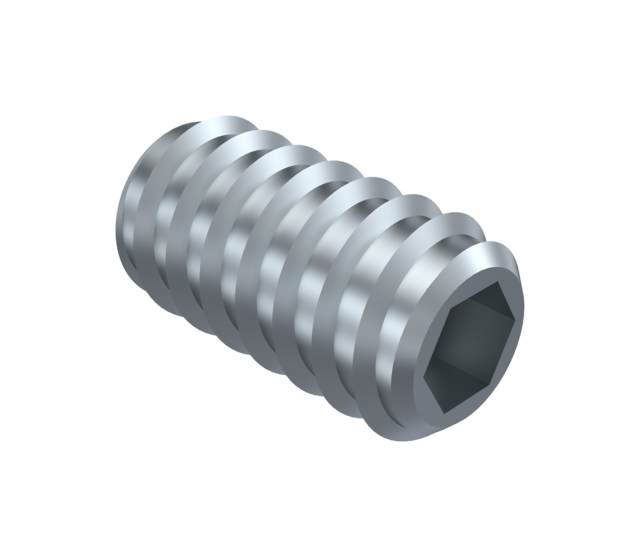

Die Verschraubung im Element erfolgt direkt mit Holzschrauben, Blechschrauben oder wahlweise mit RAMPA-Muffen und Schrauben mit metrischen Gewinde.

Produkteinformationen

  • Eigenschaften
    Raumgewicht
    550 kg/m³
    Material
    PU-Hartschaum
    Farbe
    schwarz

  • Abmessungen

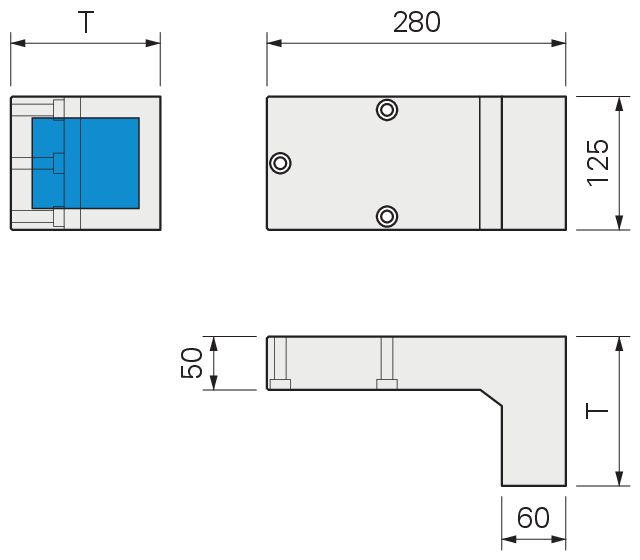

    Grundfläche
    280 x 125 mm
    Nutzfläche auf der Fassadenfläche
    85 x 20 mm
    Nutzfläche in der Leibung
    85 x (20 - 260) mm
    Lochabstand Befestigungspunkte
    100 x 100 mm
    Anzahl Befestigungspunkte
    3
    Typen
    60 - 300 mm

  • Befestigung
    Schraubdübel
    SXRL 10 x 120 FUS
    Montageinfo
    Bohrdurchmesser: 10 mm
    min. Bohrtiefe: 80 mm
    min. Verankerungstiefe: 70 mm

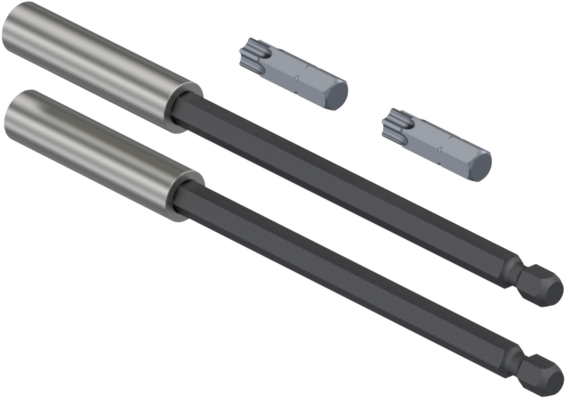

    Werkzeugaufnahme: Sechskant 13 | Innensechsrund T40

  • Befestigungsmaterial für Mauerwerk
    Injektions-Ankerhülse
    FIS H 12 x 85 K
    Injektions-Mörtel
    FIS V Plus 300 T

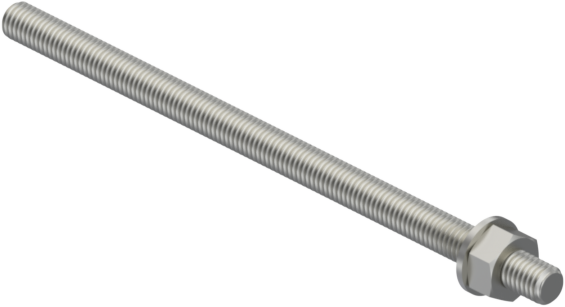

    Injektions-Gewindestange
    FIS A M8 x 150
    Montageinfo
    Bohrdurchmesser: 12 mm
    min. Bohrtiefe: 95 mm
    min. Verankerungstiefe: 85 mm
    Werkzeugaufnahme: Sechskant 13

  • Befestigungsmaterial für Beton
    Injektions-Mörtel
    FIS V Plus 300 T
    Injektions-Gewindestange
    FIS A M8 x 130
    Montageinfo
    Bohrdurchmesser: 10 mm
    min. Bohrtiefe: 60 mm
    min. Verankerungstiefe: 60 mm
    Werkzeugaufnahme: Sechskant 13

  • Zertifikate
